Технические характеристики гусеничного экскаватора Komatsu PC750-7
Добавлено Май 14, 2013, Комментарии отключены
Эксплуатационная масса, тонн – 73,170
Двигатель Каматцу 750
Модель дизеля — KOMATSU SAA6D140E-3
- 4-х тактный, с водяным охлаждением, непосредственным впрыском топлива
- Заполнение воздухом камер сгорания — турбонаддув с предварительным охлаждением — интеркулером
- Мощность двигателя на маховике — 454 л.с.
- Крутящий момент дизеля – 1230 н / м
- Регулятор впрыска — электронный
- Рабочий объем камер сгорания — 15.2 литра
- Число цилиндров — 6
- Диаметр цилиндра — 140 мм
- Ход поршня — 165 мм
Ёмкости экскаватора
- Бак, топливо – 880 литров
- Гидравлический бак – 440 литров
- Система охлаждения, радиатор – 85 л.
- Объём охлаждающей жидкости в двигателе — 55 л.
Характеристики гусеничного трактора Komatsu PC750-7
- Гидромотор поворота платформы – 24 х 2 (литра)
- Система обнаружения нагрузки гидравлики основанная на открытом центре управления
- Максимальная подача гидрожидкости — 2 x 494 (двухсекционный гидравлический насос)
- Давление масла максимальное в системе — 350 кг/кв. см
- Гидравлический насос – аксиально-поршневые с регулировкой производительности (переменного типа) – 2 шт.
- Натяжение гусеничной цепи экскаватора Komatsu PC750-7 — гидронатяжитель
- Ширина башмака гусеничной цепи — 610 мм
- Давление переносимое на грунт (достигается широкой несущей способностью гусениц трактора) — 1.22 кг/см2/
Рабочие параметры экскаватора Komatsu (Каматцу) PC750-7
- Длина, максим. вылет стрелы, мм — 8200
- Длина рукояти, мм — 3600
- Максимальные параметры, мм:
- высота разработки грунта – 11840
- высота разгрузки – 8145
- глубина разработок грунта — 8600
- глубина рытья стенки котлована по вертикали — 5575
- резание на глубину — 8445
- радиус выработок почво-грунта — 13740
- радиус резания грунта на уровне опоры — 13460
Приводы и тормозная система
- Рулевое управление и механизм передвижения – рычаги с педалями – 2 шт.
- Гидростатический тип привода
- Передвижение — аксиально-поршневой гидромотор, встроенный в ходовую тележку
- Редуктор передачи планетарного типа, двухступенчатый
- Тяговое усилие, развиваемое агрегатом максимально — 57000 кг
- Преодоление подъема – до 70%
- Описание скорости передвижения:
- Пониженная – 2,8 км / ч
- Повышенная – 4,2 км / ч
- Тормоз рабочий – гидравлический замок, препятствующий самостоятельному перемещению на склонах
Рабочее оборудование
- Ковш

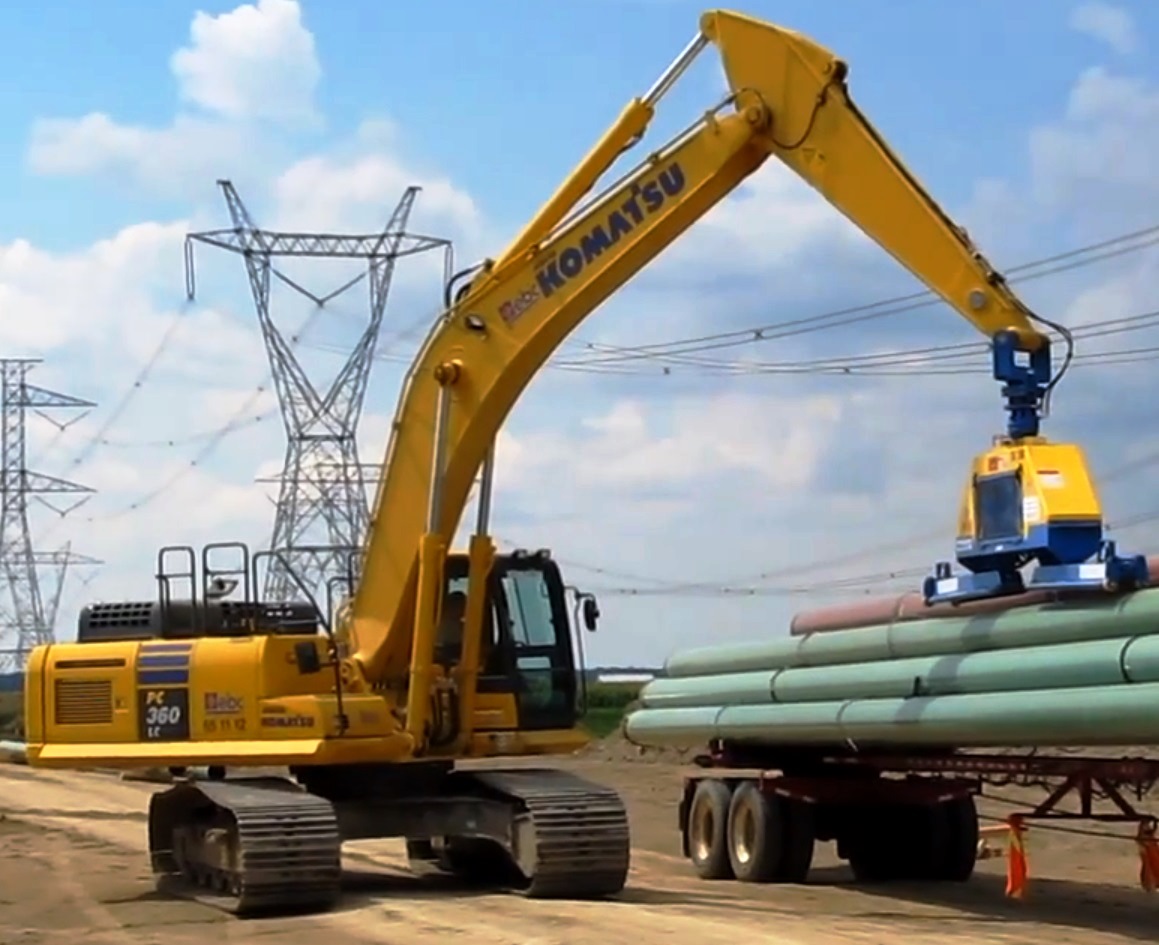

- Гидромолот
- Гидрозахват
- Вибропогружатель
Система поворота платформы трактора Komatsu (Каматцу) PC750-7
- Привод системы поворота платформы – гидравлический мотор
- Редуктор – повышенный ресурс — планетарная шестерня
- Смазка венца и подшипников поворотного круга — масляная ванна
- Гидравлический дисковый тормоз – блокирует поворот башни экскаватора
- Число оборотов платформы за минуту — 6.8

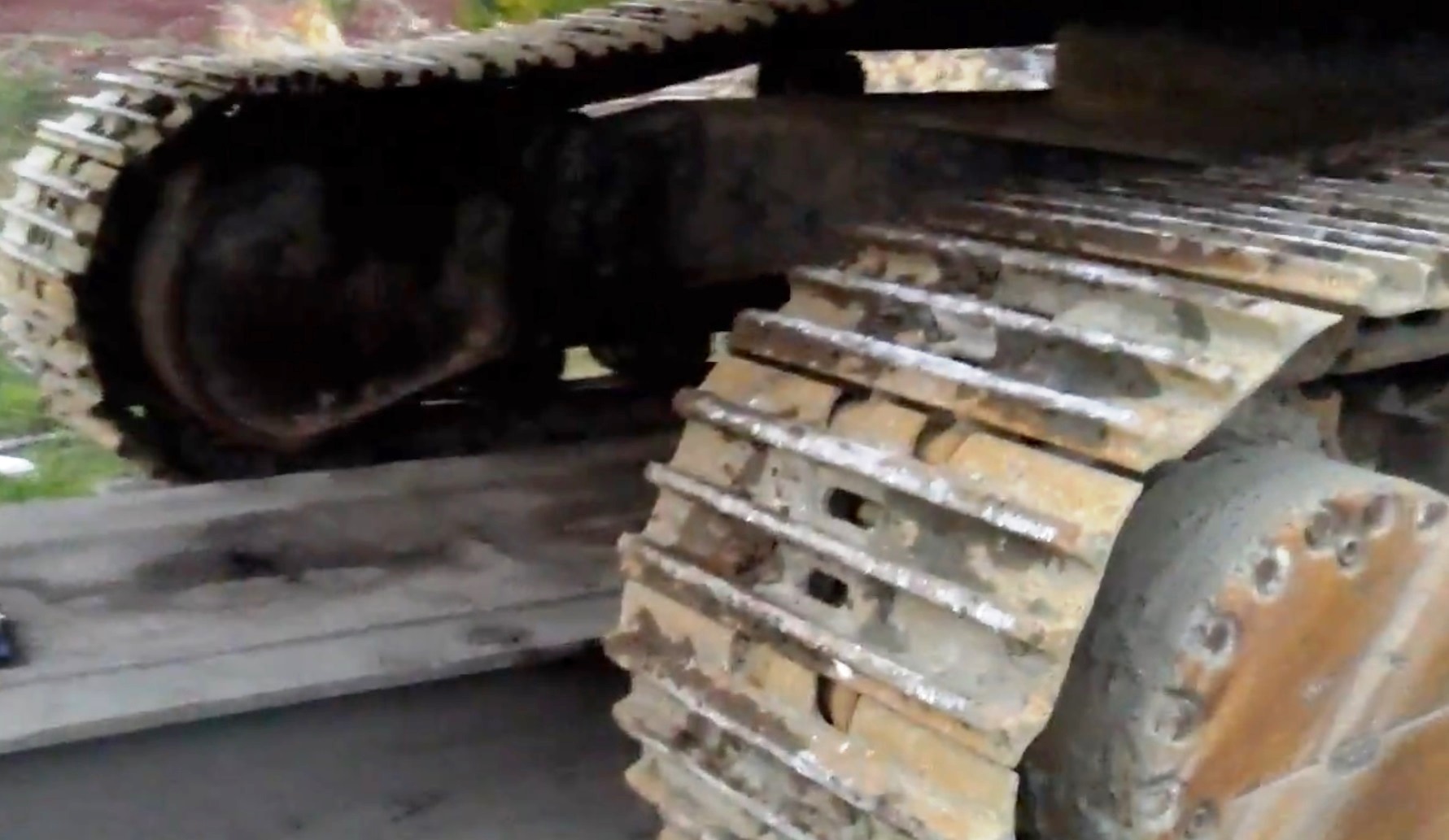

Ходовая часть экскаватора PC750-7
- Центральная рама – ходовая тележка — H-образная
- Тележка ходовая – конструкция коробчатого типа
- Гусеничная цепь – герметичная, повышенного ресурса, с специальными сальниковыми уплотняющими кольцами
Натяжение гусеничной цепи экскаватора — гидравлический регулятор
- Число устанавливаемых башмаков – 47 шт. на каждую гусеницу
- Поддерживающие катки – 3 шт. на каждую сторону
- Опорные ролики гусеничной цепи – 8 шт.
